7.5 施密特触发器 · 《电子电路基础（第2版）》

前面曾讨论过由集成运放构成的滞回比较器，这里将介绍数字电子技术中常用的施密特触发器。施密特触发器属于电平触发，同滞回比较器一样，电路有两个不同的阈值电压，当输入信号变化到某一阈值时，输出会发生跳变，即施密特触发器发生状态翻转。

7.5.1 门电路组成施密特触发器

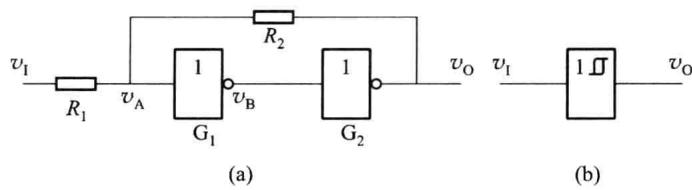

由两级 CMOS 反相器组成的施密特触发器如图 7.5.1) 所示，图 7.5.1( $a$ ) 所示，图 7.5.1( $b$ ) 为其逻辑符号。电路中两个 CMOS 反相器串联在一起，输出电压通过分压电阻 $R_{1}$ 、 $R_{2}$ 反馈到输入端，其中 $R_{1} < R_{2}$ 。

由图 7.5.1 可知，门 $G_{1}$ 的输入电平 $v_{A}$ 决定着电路的状态，根据叠加定理，有

v _ {\mathrm{A}} = \frac {R _ {2}}{R _ {1} + R _ {2}} v _ {1} + \frac {R _ {1}}{R _ {1} + R _ {2}} v _ {0}\tag{7.5.1}

当输入 $v_{1}=0$ 时，门 $G_{1}$ 关闭， $v_{B}=1$ ，门 $G_{2}$ 打开， $v_{0}=0$ ，这是施密特触发器的第一种稳定状态，此时 $v_{A}\approx0\ V$ 。

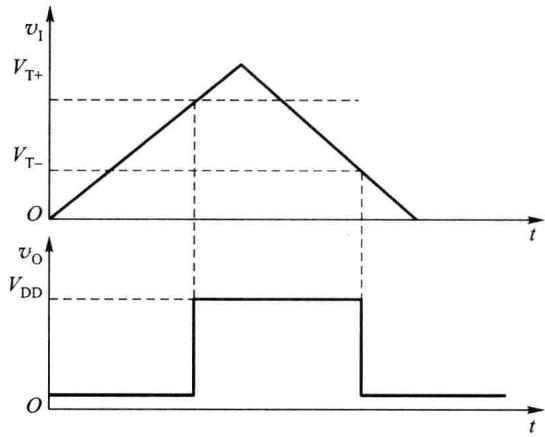

假定电路中 CMOS 反相器的阈值电压 $V_{th} \approx V_{DD}/2$ ，输入信号 $v_{I}$ 为三角波。如图 7.5.2 所示，当输入电压从 0 V 开始增加时，只要 $v_{I} < V_{th}$ ，电路 $v_{O} = 0$ 保持不变。

当 $v_{I}$ 上升到 $v_{A}=V_{th}$ 时，电路开始发生状态转换，此时 $v_{I}$ 的值即为输入信号正向增加时的阈值电压，称为正向阈值电压或上限触发电平，记为 $V_{T+}$ ，即

\begin{array}{r l} v _ {\mathrm{A}} & = V _ {\mathrm{th}} = \frac {R _ {2}}{R _ {1} + R _ {2}} v _ {1} + \frac {R _ {1}}{R _ {1} + R _ {2}} v _ {\mathrm{O}} \\ & \approx \frac {R _ {2}}{R _ {1} + R _ {2}} V _ {\mathrm{T+}} + \frac {R _ {1}}{R _ {1} + R _ {2}} 0 \\ & = \frac {R _ {2}}{R _ {1} + R _ {2}} V _ {\mathrm{T+}} \end{array}

因此

V _ {\mathrm{T+}} \approx \left(1 + \frac {R _ {1}}{R _ {2}}\right) V _ {\mathrm{th}}\tag{7.5.2}

此时，随着 $v_{A}$ 的上升， $v_{B}$ 开始下降， $v_{0}$ 开始上升，电路的状态很快转换为 $v_{0} \approx V_{DD}$ ，正反馈过程如下:

\begin{array}{c}v _ {\mathrm{A}} \uparrow \rightarrow v _ {\mathrm{B}} \downarrow \rightarrow v _ {\mathrm{O}} \uparrow\\\uparrow\end{array}

当 $v_{A}>V_{th}$ 时，电路状态稳定在 $v_{0}\approx V_{DD}$ 不变。

输入电压 $v_{1}$ 继续上升至最大值后开始下降，当 $v_{A}=V_{th}$ 时电路再次发生状态转换，此时 $v_{1}$ 的值即为输入信号减小时的阈值电压，称为负向阈值电压或下限触发电平，记为 $V_{T-}$ ，即

\begin{array}{r l} v _ {\mathrm{A}} = V _ {\mathrm{th}} & = \frac {R _ {2}}{R _ {1} + R _ {2}} v _ {1} + \frac {R _ {1}}{R _ {1} + R _ {2}} v _ {\mathrm{O}} \\ & \approx \frac {R _ {2}}{R _ {1} + R _ {2}} V _ {\mathrm{T-}} + \frac {R _ {1}}{R _ {1} + R _ {2}} V _ {\mathrm{DD}} \\ & = \frac {R _ {2}}{R _ {1} + R _ {2}} V _ {\mathrm{T-}} + \frac {R _ {1}}{R _ {1} + R _ {2}} 2 V _ {\mathrm{th}} \end{array}

因此

V _ {\mathrm{T-}} \approx \left(1 - \frac {R _ {1}}{R _ {2}}\right) V _ {\mathrm{th}}\tag{7.5.3}

随着 $v_{A}$ 的下降， $v_{B}$ 开始上升， $v_{0}$ 开始下降，电路的状态很快转换为 $v_{0} \approx 0 \, V$ ，正反馈过程如下:

\begin{array}{c}v _ {\mathrm{A}} \downarrow \rightarrow v _ {\mathrm{B}} \uparrow \rightarrow v _ {\mathrm{O}} \downarrow\\\uparrow\end{array}

当 $v_{I}<V_{T-}$ 时，电路状态稳定在 $v_{0}\approx0\ V$ 不变。

施密特触发器的正向阈值电压 $V_{T+}$ 和负向阈值电压 $V_{T-}$ 的差值称为回差电压 $\Delta V_{T}$ ，即

\Delta V _ {\mathrm{T}} = V _ {\mathrm{T+}} - V _ {\mathrm{T-}} = 2 \frac {R _ {1}}{R _ {2}} V _ {\mathrm{th}}\tag{7.5.4}

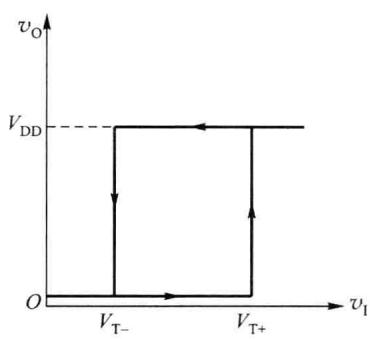

可见，当电源电压一定时，回差电压 $\Delta V_{T}$ 与 $\frac{R_{1}}{R_{2}}$ 成正比，改变 $R_{1}$ 和 $R_{2}$ 的大小可以调整施密特电路回差电压值的大小。电路的传输特性曲线如图 7.5.3 所示。

图 7.5.3 施密特触发器的传输特性曲线

7.5.2 施密特触发器的应用

施密特触发器的用途很广，下面举几个典型的应用。

一、波形变换

施密特触发器有两个阈值，利用施密特触发器的滞回特性可以实现波形变换，图 7.5.2中输入为三角波，输出为矩形波。同样，利用图 7.5.1所示的施密特触发器，也可以将输入的正弦波、锯齿波等变换成矩形波，读者可自行分析。

二、波形整形

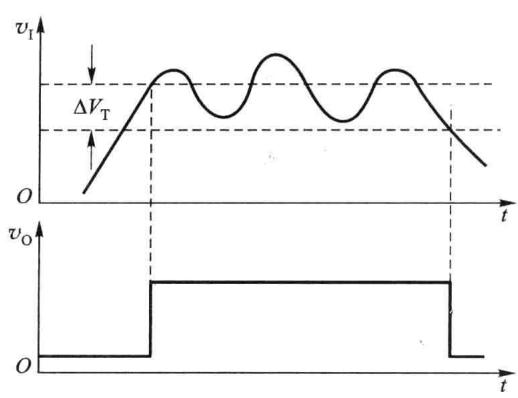

在数字系统中，矩形脉冲经过传输后可能会发生波形畸变，使波形的上升沿和下降沿明显变坏，高、低电平期间窜入干扰信号;从传感器来的信号，经过放大后可能也是不规则的波形，这些波形都需要经过施密特触发器的整形。图 7.5.4 所示的输入信号 $v_{1}$ 不仅波形上升

沿和下降沿变坏，且波形顶部干扰严重，选择具有合适回差电压 $\Delta V_{T}$ 的施密特触发器对其整形，输出信号波形电压 $v_{0}$ 又变为矩形脉冲。需注意的是，如果回差电压选择不合适，由于干扰噪声的影响，输出波形 $v_{0}$ 可能会不正常，如在图 7.5.4 中，若回差电压选择过小，顶部干扰将造成不良影响。

三、幅度鉴别

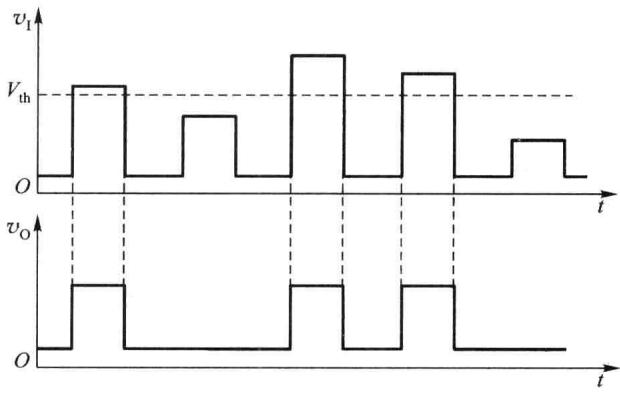

利用施密特触发器的输出信号 $v_{0}$ 取决于输入信号 $v_{1}$ 幅度的特点，可以通过调整触发器的上限触发电平 $V_{T+}$ 到规定的幅度 $V_{th}$ ，使某些信号被鉴别出来。例如，将一系列幅度各异的

脉冲信号加到施密特触发器的输入端 $v_{1}$ ，只有那些幅度大于上限触发电平 $V_{T+}$ 的脉冲才产生输出信号，因此可以选出幅度大于 $V_{th}$ 的信号，消除了幅度较小的脉冲信号，如图 7.5.5 所示，故施密特触发器具有幅度鉴别能力。
