描述一个设计单元的 VHDL 程序必须包含实体 (Entity) 和构造体 (Architecture) 两个基本部分。根据需要还可能包含库 (Library)、程序包 (Package)、配置 (Configuration) 部分。下例是一段简单的 VHDL 程序。
描述图 8.2.1 所示的两输入或门。
LIBRARY IEEE; --声明使用 IEEE 库
USE IEEE.STD_LOGIC_1164.ALL; --声明使用 IEEE 库中 STD_LOGIC_1164 程序包
ENTITY or_gate IS --声明实体名:or_gate
PORT(a,b:IN STD_LOGIC; --声明 or_gate 的输入、输出端口
c:OUT STD_LOGIC); --
END or_gate; --ARCHITECTUREdata_fw OF or_gate IS —声明 or_gate 的结构体名:data_fw
BEGIN — 结构体
c <= aOR b; — 描述结构体中要完成的工作
END data_fw; —

在 VHDL 程序中,由符号“—”引导注释。VHDL 中的每条语句须以“;”结尾。VHDL 中的标识符不区分英文字母的大小写。
8.2.1 实体
Section titled “8.2.1 实体”由上例可见,实体(ENTITY)的作用是说明一个设计单元的对外引脚或端口。
实体的一般构成格式如下:
ENTITY 实体名 IS
[GENERIC(类属表);]
PORT(端口表);
END [ENTITY][实体名];
“[]”中为可选则性内容。1. 由关键词 GENERIC 引导的类属说明语句
Section titled “1. 由关键词 GENERIC 引导的类属说明语句”由类属表给出程序中用到的一些公共参量,如向量位宽,延时时长。这些参量在程序中作为常量使用。类属说明语句的一般格式如下:
GENERIC(参数名:数据类型[:=初始值]);
在层次化设计中,本设计单元的结果可被其他设计单元调用。将一些关键参数放入类属表后,在其他设计单元调用时可通过类属映射(GENERIC MAP)语句对类属表参数再赋值。这使得本单元的设计具有一般化意义。可参见后例。
2. 由关键词 PORT 引导的端口说明语句
Section titled “2. 由关键词 PORT 引导的端口说明语句”端口说明语句说明了本设计单元的对外引脚端上信号的名称、流向及数据类型。一般格式如下:
PORT(端口名1:端口模式数据类型;……端口名n:端口模式数据类型);
(1)端口名为本设计单元对外连接的引脚的名称。在 VHDL 中,端口上流动的数据为信号形式,因而在实体和结构体中,端口名也作为信号名使用。
(2) 端口模式定义了该端口上信号的流向。有 4 种端口模式。
① IN(输入): 仅允许数据从该端口输入本设计单元。
② OUT(输出):仅允许数据从该端口输出本设计单元。
③ INOUT(双向): 数据可从该端口输入、输出。
④ BUFFER(缓冲):从该端口输出的数据可在本设计单元读得,因而缓冲端口带有内部反馈。从缓冲端口也可输入来自其他设计单元的缓冲端口的数据。
(3) 数据类型给定了该端口信号承载的数据的种类名称,如 BIT(二进制位)、BIT_VECTOR(二进制位向量)、INTEGER(整型)、BOOLEAN(布尔型)、STD_LOGIC(标准逻辑位)等。数据类型将在 8.3 节中介绍。
n 位锁存器的 VHDL 描述。
entity n_latch is --实体GENERIC(n:integer:=8); --类属表参数n的数据类型为整型,初值为8,可被再设定
port(control:in bit;idata:in bit_vector(n downto 1);odata:outbit_vector(n downto 1));end n_latch;
architecture dfdo of n_latch is --结构体
BEGIN
process(control, idata) --进程
beginif(control="1")then odata <= idata;--如果 control='1',则 idata 赋值给
--odata 输出
end if; --如果 control ≠ '1',则 odata 保持不
--变,因而被
end process; --实现为锁存器

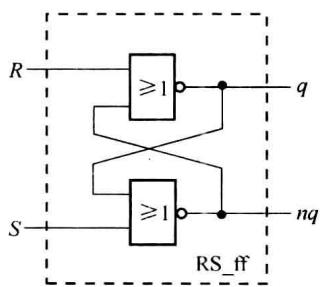

end dfdo;描述图 8.2.2 的 RS 触发器。
library IEEE; --程序中将用到 std_logic 型数据,需先声
--明定义此数据类型的库和程序包
use ieee.std_logic_1164.all;
entity RS_ff is
generic(tpd:TIME:=5 ns); --类属说明语句
port(R,S:in std_logic;
q,nq:BUFFER std_logic);--由于输出信号 q,nq 要被读回,故将 q,nq
end RS_ff; --的端口模式定义为 BUFFER
architecture dafw of RS_ff is
begin
q <= R NOR nq AFTER tpd;
nq <= S NOR q AFTER tpd;
end dafw;“<=”为对信号赋值的标识符。信号赋值语句中的“AFTER tpd”表示延时 tₚd 时间后再完成赋值,是为功能仿真设置的延时,见8.3.1小节。

8.2.2 结构体
Section titled “8.2.2 结构体”由前面的例子可见,结构体(ARCHITECTURE)的作用是描述设计单元(名称为实体名)的行为功能或逻辑结构。结构体的一般格式如下:
ARCHITECTURE 结构体名 OF 实体名 IS
[说明语句;]
并行语句;
……
并行语句;
END[ARCHITECTURE][结构体名];(1) 说明语句部分中定义或说明本结构体用到的信号、常量、数据类型(自定义)、元件、子程序名等。它们只能用在本结构体中。
(2)结构体中只能使用并行语句,它们描述本设计单元的行为功能、逻辑结构或信号关系。结构体中各并行语句的执行结果和语句书写的前后顺序无关,也就是说,各语句是被并行处理的。这是硬件描述语言的特点。
在 VHDL 中,结构体中的并行语句有以下几类:
- 并行信号赋值语句
- 进程语句(一个进程相当于一条并行语句)
- 块语句(一个块相当于一条并行语句)
- 元件例化语句、元件生成语句
- 并行过程调用语句
将在 8.6.1 小节中介绍各并行语句。

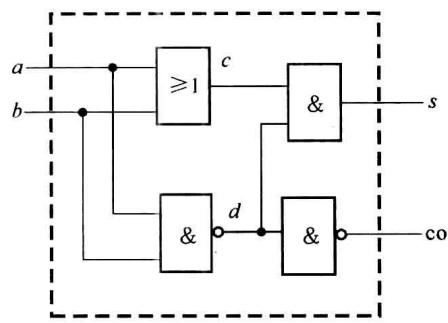

半加器(图 8.2.3)的 VHDL 描述。
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
ENTITY half_adder IS
PORT(a,b:IN STD_LOGIC;
s,co:OUT STD_LOGIC);
END half_adder;
ARCHITECTURE daflow OF half_adder IS
SIGNAL c,d:STD_LOGIC; --定义结构体内部的信号
BEGIN
c <= a OR b; --结构体中各并行赋值语句在书写上的前后顺序不影响
s <= c AND d; --对半加器的描述结果
d <= aNAND b;
co <= NOT d; --各并行语句描述了信号在半加器内部的流程关系END daflow;

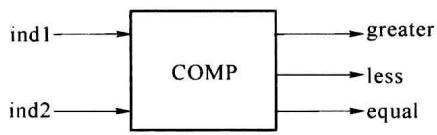

数据比较器(图 8.2.4)的 VHDL 描述。
library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_unsigned.all;
entity COMP is
port(ind1, ind2: in std_logic_vector(7 downto 0); greater, less, equal: out bit);
end COMP;
architecture behav of COMP is
begin
process(ind1, ind2) --定义一个进程
variable cd1, cd2: integer; --定义变量,这些变量仅在进程内有效
begin
cd1 := CONV_INTEGER(ind1); --将 std_logic_vector 型数转换为整型数,转换
cd2 := CONV_INTEGER(ind2); --函数 CONV_INTEGER 定义在 unsigned 程序包中
if(cd1 < cd2) then
less <= '1'; greater <= '0'; equal <= '0';
elsif(cd1 > cd2) then
less <= '0'; greater <= '1'; equal <= '0';
else
less <= '0'; greater <= '0'; equal <= '1';
end if;
end process;

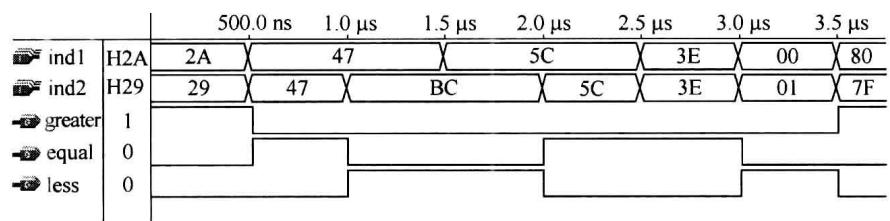

end behav;图 8.2.5 为比较器 COMP 的仿真结果。

例8.2.4 中用并行赋值语句描述了信号从输入到输出在设计单元(设计实体)内部的逻辑运算的流程关系。称这种描述为数据流描述方式。例8.2.5 仅描述了输入、输出信号间的行为关系,并没有描述设计实体内部的结构或信号的逻辑流程,称这种描述为行为描述方式。
一个实体可以有多个结构体,代表着不同的实现方案。
8.2.3 VHDL 的库与程序包
Section titled “8.2.3 VHDL 的库与程序包”VHDL 库是系统为用户提供的资源。在库中存放着已设计好的设计实体、数据类型和处理函数,它们都组织在库中的各程序包中。在进行一个 VHDL 设计项目时,使用库资源可以使设计的功能更加完善,使设计中的处理更为可靠、全面,使设计的结构更为简捷、清晰。
在 VHDL 设计中,常用到的库(LIBRARY)有 IEEE 库、STD 库、WORK 库和 VITAL 库。
(1) IEEE 库
Section titled “(1) IEEE 库”其中主要有以下一些程序包。
① STD_LOGIC_1164 程序包
Section titled “① STD_LOGIC_1164 程序包”其中定义了一些数据类型、子类型和处理函数。例如 STD_LOGIC(标准逻辑位)和 STD_LOGIC_VECTOR(标准逻辑位向量)及其这两种数据类型的逻辑运算处理函数(逻辑运算符重载函数)。
② STD_LOGIC_ARITH 程序包
Section titled “② STD_LOGIC_ARITH 程序包”其中定义了 UNSIGNED(无符号型)、SIGNED(有符号型)、SMALL_INT(小整型)3 种数据类型及其逻辑运算符重载函数。
③ STD_LOGIC_UNSIGNED 程序包和 STD_LOGIC_SIGNED 程序包
Section titled “③ STD_LOGIC_UNSIGNED 程序包和 STD_LOGIC_SIGNED 程序包”其中定义了 STD_LOGIC 型、STD_LOGIC_VECTOR 型和 INTEGER 型数据间的转换函数和混合运算处理函数。在 STD_LOGIC_SIGNED 程序包中的数据为有符号数。
④ NUMERIC_STD 程序包和 NUMERIC_BIT 程序包
Section titled “④ NUMERIC_STD 程序包和 NUMERIC_BIT 程序包”其中定义了 UNSIGNED 向量和 SIGNED 向量两种数据类型及其运算符重载函数。向量中每个元素为 STD_LOGIC 型(NUMERIC_STD 程序包)或 BIT 型(NUMERIC_BIT 程序包)。
(2) STD 库
Section titled “(2) STD 库”其中有以下两个标准程序包。
① STANDARD 程序包
其中定义了 BOOLEAN、BIT、CHARACTER、REAL、INTEGER、TIME 等数据类型。
② TEXTIO 程序包
其中定义了支持 ASCII 文本文件的输入/输出操作的数据类型及其子程序。
(3) WORK 库
Section titled “(3) WORK 库”WORK 库是用户进行 VHDL 设计的当前工作库,实际上是用户的项目工程(PROJECT)所在的目录。在 VHDL 设计中,用户将已完成的和正在设计过程中的设计单元和程序包都放在 WORK 库中。其他设计单元可通过 WORK 库的调用共享设计结果。
(4) VITAL 库
Section titled “(4) VITAL 库”其中存放着用于 VHDL 门级时序仿真的有关参数。
在 VHDL 库中, IEEE 库和 VITAL 库属于资源库,使用时需用 LIBRARY 语句进行显式声明。STD 库和 WORK 库属于设计库,它们满足 VHDL 标准,在进行 VHDL 设计时已为用户打开,故使用中无须显式声明。
一些 EDA 厂商也提供自己的资源库,其中包含有多种参数可设置模块(LPM)。
2. 程序包(PACKAGE)
Section titled “2. 程序包(PACKAGE)”用户在一个实体和结构体中定义的数据类型、信号、常量及子程序等并不能直接被其他设计单元调用。为使不同的设计单元共用设计数据,可使用程序包这种程序组织机制。
程序包的一般格式如下:
PACKAGE 程序包名 IS
程序包首说明部分
END 程序包名;PACKAGE BODY 程序包名 IS
程序包体说明部分
END 程序包名;在程序包首部分中给出各设计单元所需的公共信息的定义,它们一般是:常量、信号、数据类型、子程序名、元件(COMPONENT)的定义说明。如果程序包首中有子程序名,则需在程序包体中给出子程序体。如果没有子程序,程序包中也可仅有程序包首,无程序包体。
PACKAGE iocode IS --声明程序包 iocode
TYPE icode IS INTEGER RANGE 0 TO 3; --定义数据类型 icode
SUBTYPE ocode IS BIT_VECTOR(0 TO 3); --定义子类型 ocode
END iocode;3. 库和程序包的使用
Section titled “3. 库和程序包的使用”用户在 VHDL 程序中如果需要使用某一库中的某程序包,必须在使用前声明。声明语句的格式如下:
LIBRARY 库名;USE 库名.程序包名.项目名;
例如,由于 STD_LOGIC 数据类型的定义包括在 IEEE 库的 STD_LOGIC_1164 程序包中,在将某一端口信号的数据类型设置为 STD_LOGIC 型的 PORT 语句前,需加入下列声明语句:
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.STD_LOGIC;
或:USE IEEE.STD_LOGIC_1164.ALL; --ALL 表示将使用程序包中的全部项目如果要使用 WORK 库中用户自建的程序包时,只需用 USE 语句, WORK 库在 VHDL 设计中已默认地为用户打开了。
USE WORK.iocode.ALL ; --声明使用 WORK 库中 iocode 程序包
ENTITY penco IS
PORT(ida:IN icode;oco:OUT ocode); --ida 的数据类型为 icode 型
END penco; --oco 的数据类型为 ocode 型
ARCHITECTURE wtodo OF penco IS
BEGIN
WITH ida SELECT --选择信号赋值语句(并行信号赋值语句中的一种)
oco <= B"1100"WHEN 0,
B"0110"WHEN 1,
B"0011"WHEN 2,
B"1001"WHEN3,B"0000" WHEN OTHERS;
END wtodo;8.2.4 配置
Section titled “8.2.4 配置”一个实体可以有多个结构体,如同一个有着标准对外引脚的器件可以有多种内部实现方案。可以用配置(CONFIGURATION)语句为实体选配不同的结构体。
在 8.5.4 小节介绍的元件例化语句结构中,元件和已存在的实体(结构体)的对应关系也可用配置语句来指定(见例8.5.6)。
在较大型的、可分出多个设计层 VHDL 设计工作中,配置可以起到管理和组织的作用。配置有多种语句格式,限于篇幅,本章中不对配置作更多的介绍。可参见有关的 VHDL 专著。
