习题

习题 5-1

已知一个时序电路在时钟作用下，状态的变化是 $000 \rightarrow 010 \rightarrow 011 \rightarrow 001 \rightarrow 101 \rightarrow 110 \rightarrow 010 \rightarrow 011 \rightarrow 001 \rightarrow 101 \rightarrow 110 \rightarrow 010 \rightarrow 011 \rightarrow \cdots$ 这样的电路能否作计数器?为什么?如果可以作计数器，计数模值为多少?

习题 5-2

如果一个时序电路，在时钟作用下，状态的变化是 $000 \rightarrow 010 \rightarrow 011 \rightarrow 001 \rightarrow 101 \rightarrow 010 \rightarrow 011 \rightarrow 101 \rightarrow 110 \rightarrow 010 \rightarrow 011 \rightarrow 001 \rightarrow \cdots$ 这样的电路能否作计数器?为什么?如果可以作计数器，计数模值为多少?

习题 5-3

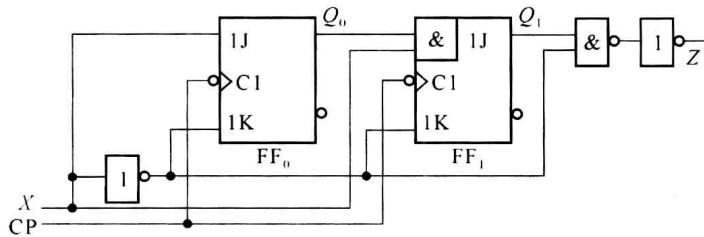

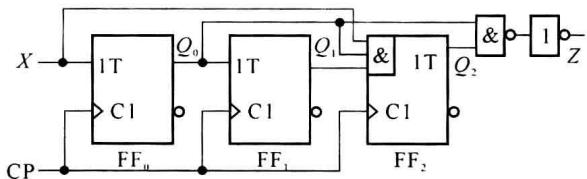

分析题图 5.1 所示时序电路的逻辑功能，写出电路激励方程、状态转移方程和输出方程，画出状态转移图，说明电路是否具有自启动特性。

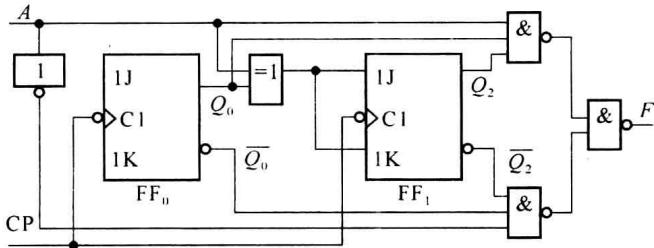

题图 5.1

习题 5-4

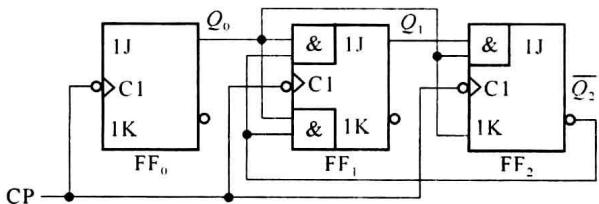

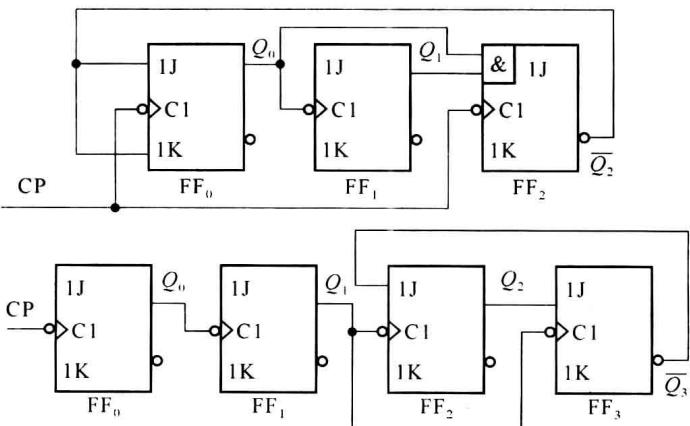

分析题图 5.2 所示两个同步计数电路，作出状态转移表和状态转移图。计数器是几进制计数器?能否自启动?并画出在时钟作用下的各触发器输出波形。

题图 5.2

习题 5-5

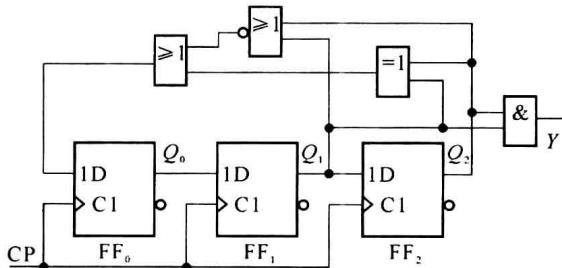

分析题图 5.3 所示时序电路的逻辑功能，写出电路的激励方程、状态转移方程和输出方程。画出状态转移图，说明电路是否具有自启动特性。

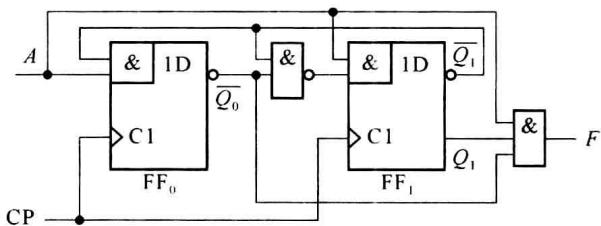

题图 5.3

习题 5-6

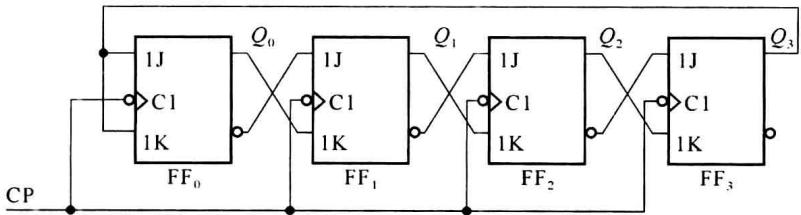

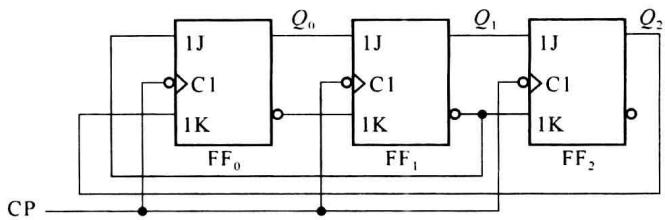

分析题图 5.4 所示的同步计数电路，作出状态转移表和状态转移图，并分析能否自启动。通过分析找出这种结构的计数电路状态变化的规律，设初始状态为全 0。

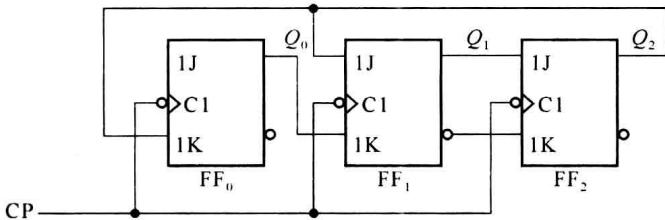

题图 5.4

习题 5-7

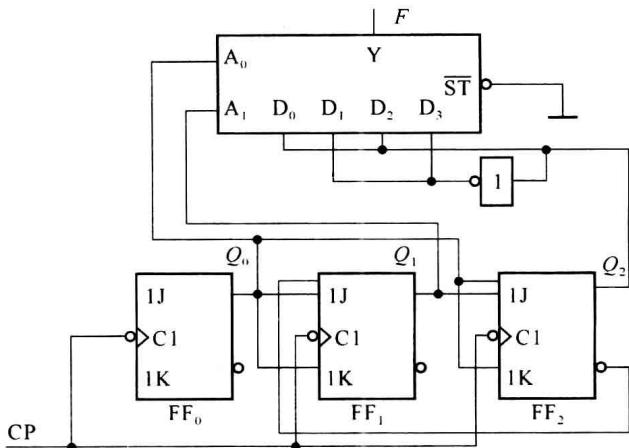

题图 5.5 是一序列信号发生器电路，它由一个计数器和一个 4 选 1 数据选择器构成。

(1) 分析计数器的工作原理，确定其模值和状态转换关系;

(2) 确定数据选择器的输出序列。

题图 5.5

习题 5-8

分析题图 5.6 所示时序电路，写出激励方程、状态转移方程和输出方程，画出状态转移图。

题图 5.6

习题 5-9

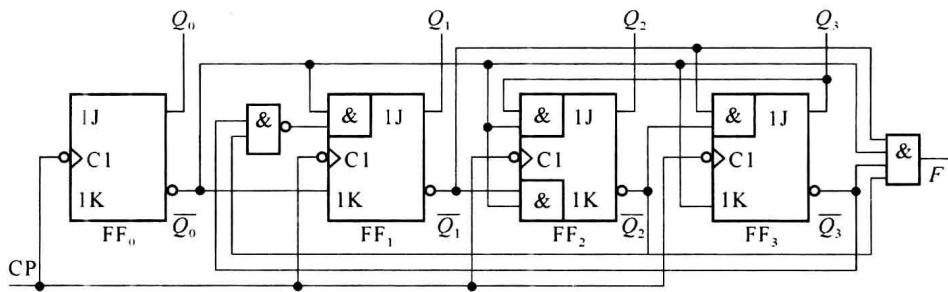

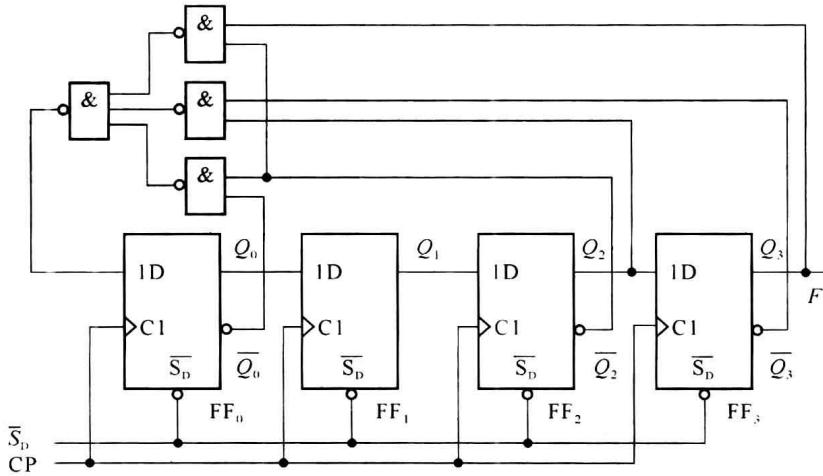

分析题图 5.7 所示时序电路，写出激励方程、状态转移方程和输出方程，画出状态转移图及在时钟 CP 作用下 $Q_{0}Q_{1}Q_{2}Q_{3}$ 和 $F$ 的工作波形。

题图 5.7

习题 5-10

分析题图 5.8 所示移存型计数器，画出状态转移图。

题图 5.8

习题 5-11

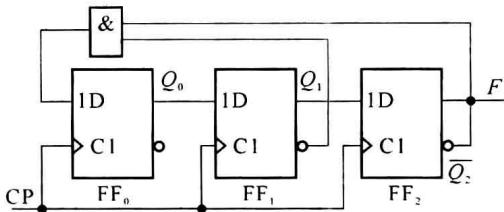

题图 5.9 所示为序列信号发生器逻辑图，试作出状态转移表和状态转移图，确定其输出序列。

题图 5.9

习题 5-12

分析题图 5.10 所示时序电路，画出状态转移图，并说明该电路的逻辑功能。

题图 5.10

习题 5-13

分析题图 5.11 所示的异步时序电路的逻辑功能，写出电路激励方程、状态转移方程和输出方程，画出状态转移图，说明电路是否具有自启动特性。

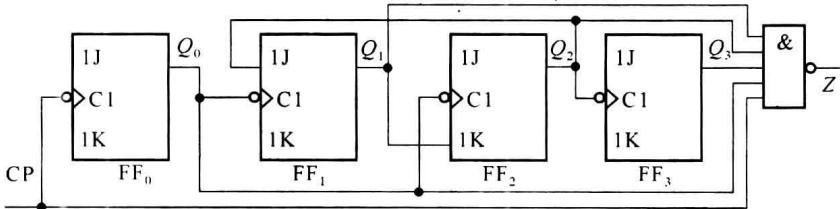

题图 5.11

习题 5-14

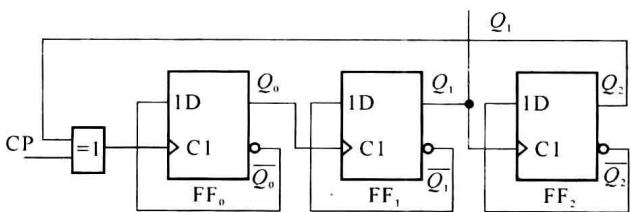

分析题图 5.12 所示的异步时序电路，并画出在时钟 CP 的作用下 $Q_{1}$ 的输出波形 (设初始为全 0 状态), 并说明 $Q_{1}$ 输出与时钟 CP 之间的关系。

题图 5.12

习题 5-15

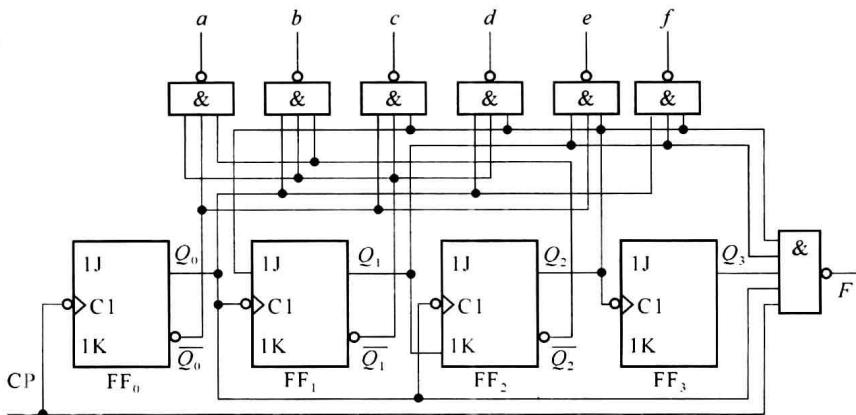

分析题图 5.13 所示异步时序电路，写出状态转移方程，并画出在时钟 CP 的作用下输出 $a$ 、 $b$ 、 $c$ 、 $d$ 、 $e$ 、 $f$ 及 $F$ 的各点波形。说明该电路完成什么逻辑功能。

题图 5.13

习题 5-16

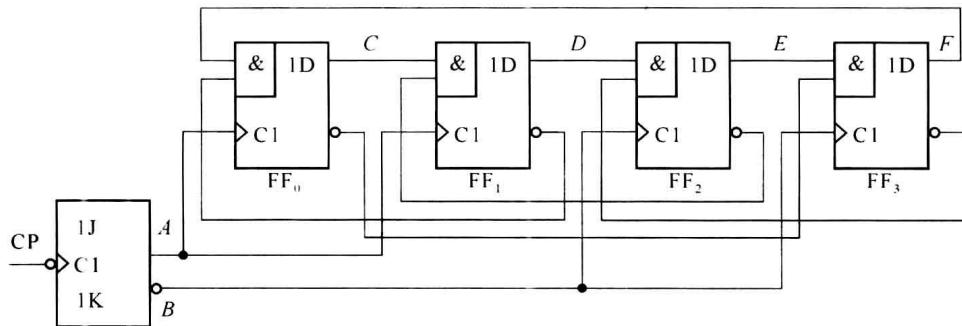

分析如题图 5.14 所示的时序电路，画出图中 $A$ 、 $B$ 、 $C$ 、 $D$ 、 $E$ 和 $F$ 各点的波形。一共画 12 个时钟周期。

题图 5.14

习题 5-17

分析题图 5.15 所示的异步计数器，作出其状态转移表和状态图，说明各是几进制计数器。

题图 5.15

习题 5-18

用 $JK$ 触发器设计一个模7同步计数器。

习题 5-19

已知一触发器的特征方程为 $Q^{n + 1} = M \oplus N \oplus Q^n$ ，要求：

(1) 用 JK 触发器实现该触发器的功能;

(2) 用该触发器构成模 4 同步计数器。

习题 5-20

按下列给定状态转移表，设计同步计数器。

序号	A	B	C	D
0	0	0	0	0
1	0	0	0	1
2	0	0	1	0
3	0	0	1	1
4	0	1	0	0
5	0	1	0	1
6	0	1	1	0
7	1	0	0	0
8	1	0	0	1
9	1	0	1	0

( $a$ )

序号	A	B	C	D
0	0	0	0	0
1	0	0	0	1
2	0	1	0	0
3	0	1	0	1
4	0	1	1	0
5	0	1	1	1
6	1	0	0	0
7	1	0	0	1
8	1	1	0	0
9	1	1	0	1
10	1	1	1	0
11	1	1	1	1

( $b$ )

序号	A	B	C	D
0	0	0	0	0
1	0	0	0	1
2	0	0	1	1
3	0	0	1	0
4	0	1	1	0
5	0	1	1	1
6	0	1	0	1
7	0	1	0	0
8	1	1	0	0
9	1	0	0	0

( $c$ )

习题 5-21

采用 JK 触发器设计具有自启动特性的同步五进制计数器，状态转移表如下表示，画出计数器逻辑图。

	(1)	(2)	(3)
1	110	110	011
2	101	011	110
3	011	100	001
4	100	001	010
5	001	101	101

习题 5-22

用 $D$ 触发器构成按循环码规律工作的六进制同步计数器。

习题 5-23

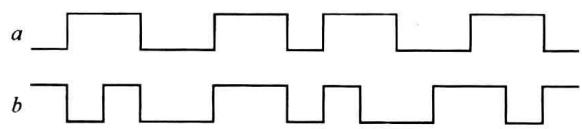

用 $D$ 触发器及与非门构成计数型序列信号发生器来产生题图 5.16所示的序列信号。画出相应的逻辑图。

题图 5.16

习题 5-24

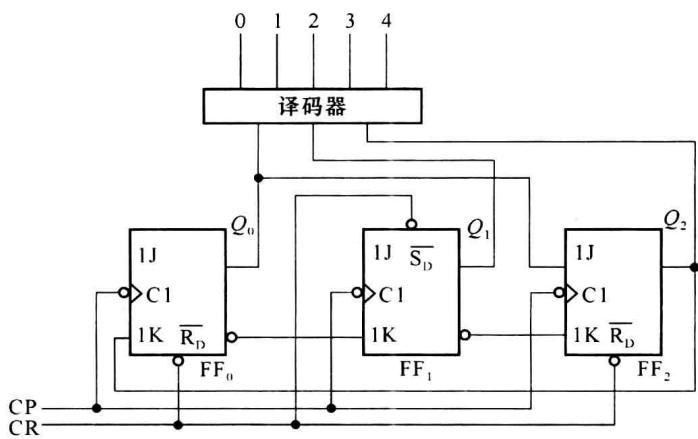

用题图 5.17 所示的电路结构来构成五路脉冲分配器，请具体设计其中的译码电路。试用最简与非门电路及 74LS138 集成译码器来分别构成这个译码器，分别画出连接图。

题图 5.17

习题 5-25

设计产生下列的计数型序列信号发生器。

(1) 11110000, …

(2) 1111001000, …

习题 5-26

设计一个可控同步计数器， $M_{1}$ 、 $M_{2}$ 为控制信号，要求:

(1) $M_{1}M_{2}=00$ 时，维持原状态;

(2) $M_{1}M_{2}=01$ 时，实现模2计数;

(3) $M_{1}M_{2}=10$ 时，实现模4计数;

(4) $M_{1}M_{2}=11$ 时，实现模8计数。

习题 5-27

设计一个具有两种功能的五进制计数器: 当控制信号 E=0 时，每输入一个时钟脉冲加 1, 即 $0000 \rightarrow 0001 \rightarrow 0010 \rightarrow 0011 \rightarrow 0100 \rightarrow 0000$ 。而当控制信号 = 1 时，每输入一个时钟脉冲加 2, 也就是状态变化为 $0000 \rightarrow 0010 \rightarrow 0100 \rightarrow 0110 \rightarrow 1000 \rightarrow 0000$ 。触发器使用 JK 触发器。

习题 5-28

用 $JK$ 触发器设计具有以下特点的计数器：

（1）计数器有两个控制输入 $C_{1}$ 和 $C_{2}, C_{1}$ 用以控制计数器的模数， $C_{2}$ 用以控制计数的增减。

(2) 若 $C_{1}=0$ 计数器的 M=3; 如果 $C_{1}=1$ ，则计数器为 M=4。

（3）若 $C_{2}=0$ ，则为加法计数，若 $C_{2}=1$ ，则为减法计数。作出状态表，并画出计数器逻辑图。

习题 5-29

采用 $D$ 触发器设计移存型具有自启动特性的同步计数器：

(1) 模 5;

(2) 模 12。

习题 5-30

若用移位寄存器构成的序列信号生器产生序列 0100101, (1) 需要几个触发器? 作出状态转移表。(2) 画出实现的逻辑图。

习题 5-31

采用4级 $D$ 触发器构成移存型序列信号发生器，要求：

(1) 当初始状态预置为 $Q_{3}Q_{2}Q_{1}Q_{0}=0110$ 时，产生序列信号 011, 011…

(2) 当初始状态顶置为 $Q_{3}Q_{2}Q_{1}Q_{0}=1111$ 时，产生序列信号 1111000, 1111000…

(3) 当初始状态预置为 $Q_{3}Q_{2}Q_{1}Q_{0}=1000$ 时，产生序列信号 100010, 100010…

(4) 当初始状态预置为 $Q_{3}Q_{2}Q_{1}Q_{0}=0000$ 时，产生全 0 序列信号。

习题 5-32

设计产生循环长度为 $N$ 的序列信号发生器：

(1) N=12;

(2) $N = 21$ 。

习题 5-33

分析题图 5.18 所示的同步时序电路，作出状态转移表和状态图，说明这个电路能对何种输入序列进行检测?

题图 5.18

习题 5-34

分析题图 5.19 所示同步时序电路，作出状态转移表和状态图。当输入序列 $X$ 为 01011010 时，画出相应的输出序列。设初始状态为 000。

题图 5.19

习题 5-35

作出‘101’序列信号检测器的状态表，凡收到输入序列101时，输出就为1,并规定检测的101序列不重迭，例如:

$X$ :010101101

$Z$ :000100001

习题 5-36

作出序列信号检测器的状态表，凡收到输入序列为‘001’或‘011’时输出就为1,规定被检测的序列不重迭，例如:

$X$ : 10011011

$Z$ : 00010001

习题 5-37

同步时序电路有一个输入端和一个输出端，输入为二进制序列 $X_{0}X_{1}X_{2}\cdots$ 当输入序列中 1 的数目为奇数时输出为 1, 作出这个时序奇偶校验电路的状态图和状态表。

习题 5-38

同步时序电路用来对串行二进制输入进行奇偶校验，每检测 5 位输入，输出一个结果;当 5 位输入中 1 的数目为奇数时，在最后一位的时刻输出 1。作出状态图和状态表。

习题 5-39

设计一个时序电路，只有在连续两个或两个以上时钟作用期间，两个输入信号 $X_{1}$ 和 $X_{0}$ 一致时，输出信号才是 1, 其余情况输出为 0。

习题 5-40

对下列原始状态表进行简化，并设计其时序逻辑电路（如不能简化，直接设计电路）。

$S^n$	$S^{n+1}$		Z
$S^n$	X=0	X=1	X=0	X=1
A	A	B	0	0
B	C	A	0	1
C	B	D	0	1
D	D	C	0	0

$S^n$	$S^{n+1}$		Z
$S^n$	X=0	X=1	X=0	X=1
A	B	H	0	0
B	E	C	0	1
C	D	F	0	0
D	G	A	0	1
E	A	H	0	0
F	E	B	1	1
G	C	F	0	0
H	G	D	1	1

5.41 按下列给定的状态转移表设计异步计数器。

( $a$ )

序号	A	B	C	D
0	0	0	0	0
1	0	0	0	1
2	0	0	1	0
3	0	0	1	1
4	0	1	0	0
5	0	1	0	1
6	0	1	1	0
7	1	0	0	0
8	1	0	0	1
9	1	0	1	0

( $a$ )

( $b$ )

序号	A	B	C	D
0	0	0	0	0
1	1	1	1	1
2	1	1	1	0
3	1	1	0	1
4	1	1	0	0
5	0	1	1	1
6	0	1	1	0
7	0	0	1	1
8	0	0	1	0
9	0	0	0	1

( $b$ )
