4.6 集成边沿触发器 · 《数字电路与逻辑设计（第2版）》

边沿触发器不仅只在时钟信号的某一边沿(上升沿↑或下降沿↓)才改变一次状态，而且状态转换方向仅取决于转换前(CP↑或CP↓)一瞬间的数据输入，故此命名。

边沿触发器的特点: 只在时钟信号的某一边沿(CP↑或CP↓)对输入信号作出响应并引起状态翻转。即: 只有时钟有效边沿附近的输入信号才是真正有效的，其他时间的输入不影响触发器的输出，因而提高了抗干扰能力，工作更可靠。

边沿触发器从电路结构上可分成两类:一类利用门的延迟，另一类用门电路构成维持-阻塞电路，以实现边沿触发的功能。

4.6.1 负边沿JK触发器

1. 电路构成

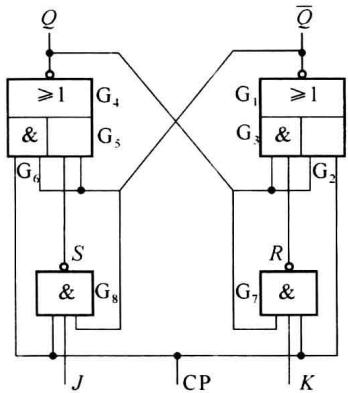

图 4.6.1 是利用门的延迟构成的负边沿 JK 触发器逻辑图。两个与或非门构成基本 RS 触发器，两个与非门 $G_{7}$ 、 $G_{8}$ 用来接收 JK 信号。时钟信号一路送给 $G_{7}$ 、 $G_{8}$ ，另一路送给 $G_{2}$ 、 $G_{6}$ ，注意 CP 信号是经 $G_{7}$ 、 $G_{8}$ 延时，所以送到 $G_{3}$ 、 $G_{5}$ 的时间比到达 $G_{2}$ 、 $G_{6}$ 的时间晚一个与非门的延迟时间 ( $1t_{pd}$ )，这就保证了触发器的翻转对准的是 CP 的负边沿。

2. 工作原理

下面分 3 个阶段分析：

（1）当 CP=0 时，与门 $G_{2}$ 、 $G_{6}=0$ ，与非门 $G_{7}$ 、 $G_{8}$ 封锁，不接受 JK 输入，输出 S=R=1，使触发器的输出保持不变。

(2) 当 CP=1 时，与非门 $G_{7}$ 、 $G_{8}$ 打开，接受 JK 输入，由图可得输出表达式:

Q ^ {n + 1} = \overline {{\overline {{Q ^ {n}}}}} \cdot \mathrm{CP} + \overline {{\overline {{Q ^ {n}}}}} \cdot S = \overline {{\overline {{Q ^ {n}}}}} + \overline {{\overline {{Q ^ {n}}}}} \cdot S = Q ^ {n}

\overline {{{Q ^ {n + 1}}}} = \overline {{{Q ^ {n} \cdot \mathrm{CP} + Q ^ {n} \cdot R}}} = \overline {{{Q ^ {n} + Q ^ {n} \cdot R}}} = \overline {{{Q ^ {n}}}}\tag{4.6.1}

(4.6.2)

可知触发器的输出仍保持不变。

（3）在 CP 由 $1 \rightarrow 0$ 的瞬间，CP 信号是直接加到与门 $G_{2}$ 、 $G_{6}$ 输入端，但 $G_{7}$ 、 $G_{8}$ 的输出 $S$ 和 $R$ ，需要经过一个与非门延迟 $t_{pd}$ 才能变为 1。设 $\overline{Q^{n}}$ 为 $G_{1}$ 在这一瞬间的输出，则 $S$ 、 $R$ 在没有变为 1 以前，仍维持 CP 下降前的值：

S = \overline {{J Q ^ {n}}} \quad R = \overline {{K Q ^ {n}}}

由式 $(4.6.1)$ ，可得

Q ^ {n + 1} = \overline {{\overline {{Q ^ {n ^ {\prime}}}}} \cdot 0 + \overline {{Q ^ {n ^ {\prime}}}} \cdot S} = \overline {{\overline {{Q ^ {n ^ {\prime}}}}} \cdot S}\tag{4.6.3}

由式(4.6.2)可得

\overline {{{Q ^ {n}}}} ^ {\prime} = \overline {{{Q ^ {n} \cdot 0 + Q ^ {n} \cdot R}}} = \overline {{{Q ^ {n} \cdot R}}}

代入式(4.6.3)得

\begin{array}{r l} { Q ^ {n + 1} =} & {\overline {{Q ^ {n} \cdot R \cdot S}}} \\ & {= \overline {{Q ^ {n} \cdot K Q ^ {n}}} \cdot \overline {{J Q ^ {n}} (\text {将} S , R \text {代入})}} \\ & {= J \overline {{Q ^ {n}}} + \overline {{K}} Q ^ {n}} \end{array}

显然，这是 JK 触发器的特征方程。

由以上分析可知，只有时钟下降前的 JK 值才能对触发器起作用并引起翻转，实现了边沿触发 JK 触发器的功能。

4.6.2 维持-阻塞 $D$ 触发器

1. 电路组成

图 4.6.2 是正边沿触发维持-阻塞 $D$ 触发器的逻辑图，共由 6 个与非门构成，门 1~4 构成 RS 钟控触发器，门 5~6 为信号接收门。它是利用电路的内部反馈构成维持阻塞电路，来实现正边沿触发功能。

2. 工作原理

下面分 3 个阶段分析：

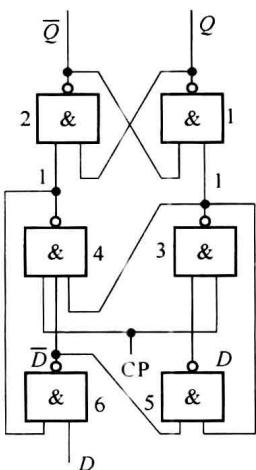

（1）当 $\mathrm{CP} = 0$ 时，如图 4.6.2( $a$ )所示，门3和门4的输出都是1，使触发器的输出维持原状态。

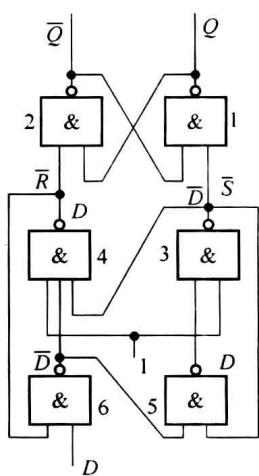

(2) 当 CP=1 时，如图 4.6.2 ( $b$ ) 所示，输入的 $D$ 信号经过门 6~3 加到由门 1 和门 2 构成的 $\overline{R}$ $\overline{S}$ 触发器的输入端，有 $\overline{S}=\overline{D}, \overline{R}=D$ 即 S=D, R= $\overline{D}$ ，使电路的输出为

Q ^ {n + 1} = S + \overline {{{R}}} Q ^ {n} = D + \overline {{{\overline {{{D}}}}}} Q ^ {n} = D

是 $D$ 触发器的特征方程。

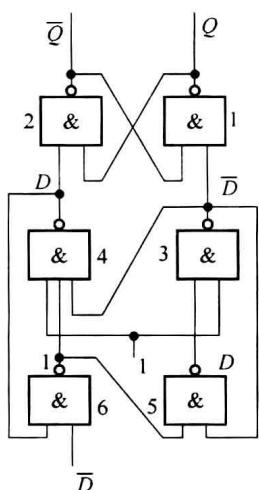

(3) 在 $\mathrm{CP} = 1$ 期间，如果输入信号 $D$ 发生变化，如图 4.6.2( $c$ )所示，将输入信号改为 $\overline{D}$ ，以表示 $D$ 信号发生了变化，其结果只是使门6的输出变为1, 而其他各门的输出仍然与图( $b$ )相同，输出当然不会改变。

使得在 $\mathrm{CP} = 1$ 期间，触发器输出保持不变的原因是门4输出到门6输入，门3输出到门5输入的反馈。如果没有门4到门6的反馈，输入由 $D$ 变为 $\overline{D}$ 后，变化的结果会传递到门2的输入。现在由于有了这条反馈线，使得门6的输出为1，这就阻塞了输入变化所产生的作用。在门6输出变为1后，通过门3输出到门5输入的反馈，使得门5的输出维持为原来的 $D$ 不变。可见正是这些反馈线起了维持和阻塞作用，因此称这种电路为维持-阻塞型电路。

由以上分析可知，只有在时钟上升前的 $D$ 信号才能进入触发器并引起翻转，故为边沿型触发器，常称为正边沿型 $D$ 触发器。

( $a$ )

( $b$ )

( $c$ )

3. 功能

表 4.6.1 是正边沿型 $D$ 触发器功能表。其中 $S_{D}$ 和 $R_{D}$ 为异步置 1 和置 0 输入信号，均为 0 有效，非置位工作时都应为 1，注意两个置位输入不能同时为 0。

表 4.6.1 正边沿型 $D$ 触发器功能表

$S_D$	$R_D$	CP	D	Q	$\overline{Q}$
0	1	×	×	1	0
1	0	×	×	0	1
0	0	×	×	1*	1*
1	1	↑	1	1	0
1	1	↑	0	0	1
1	1	0	×	$Q^n$	$\overline{Q^n}$

* 此状态不使用。

4.6.3 JK 触发器和 $D$ 触发器的实际产品

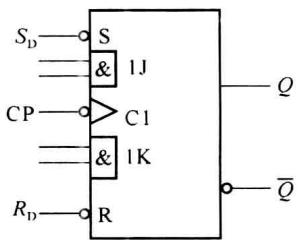

实际的 JK 触发器芯片的输入方式有多种，不同芯片内的触发器个数也不同，时钟控制方式各不相同，有的没有置 0 端，有的没有置 1 端等，如表 4.6.2 所示。

实际的 $D$ 触发器芯片的输出方式有多种，有双轨或单轨输出，有三态输出等，如表 4.6.3 所示。

表 4.6.2 几种 JK 触发器芯片特性

型号	特性	J输入	K输入	时钟	置1	置0
7472	主从JK	$J_1 \cdot J_2 \cdot J_3$	$K_1 \cdot K_2 \cdot K_3$		√	√
7470	正边沿JK	$J_1 \cdot J_2 \cdot J_3$	$K_1 \cdot K_2 \cdot K_3$		√	√
74H160	双JK负边沿	J	K	独立	独立	独立
74H108	双JK负边沿	J	K	公共	独立	独立
74109	双JK正边沿	J	$\overline{K}$	独立	独立	独立
74H101	JK负边沿	$J_{1A}J_{1B} + J_{2A}J_{2B}$	$K_{1A}K_{1B} + K_{2A}K_{2B}$		√	×
7473	双主从JK	J	K	独立	×	独立
74276	四JK负边沿	J	$\overline{K}$	独立	公共	公共
74376	四JK正边沿	J	$\overline{K}$	公共	×	公共

表 4.6.3 几种 $D$ 触发器芯片特性

型号	特性	输入	输出	时钟	置1	置0
74LS171	4D正边沿	D	$Q\overline{Q}$	公共	×	公共
74LS174	6D正边沿	D	Q	公共	×	公共
74LS273	8D正边沿	D	Q	公共	×	公共
74LS374	8D正边沿	D	三态	公共	×	×
74AS575	8D正边沿	D	三态	公共	×	公共
74ALS74	4D正边沿	D	$Q\overline{Q}$	独立	独立	独立
