第10章 习题

习题

习题 10-1

什么是脉冲波？什么是占空比？方波的占空比是多少？

习题 10-2

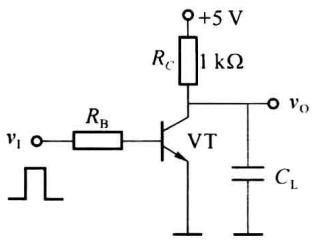

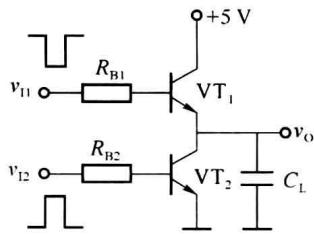

两种晶体管反相器电路如题图 10.1 所示，负载电容 $C_L=100pF$ , $v_{I1}$ 、 $v_{I2}$ 为反相输入信号，$v_O$ 为反相器的输出端。设各晶体管的参数相同，导通时基极驱动电流相等，试分析这两种电路输出电压的边沿变化情况，比较它们的工作速度。

($a$)

($b$)

题图 10.1

习题 10-3

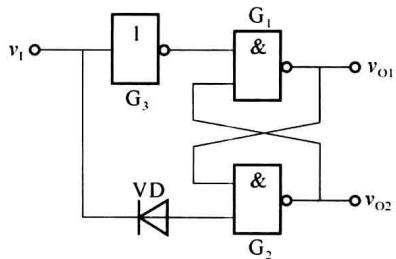

由TTL门电路组成的施密特触发器如题图 10.2所示，试分析电路的工作原理，画出 $v_{O1}$ 和 $v_{O2}$ 的电压传输特性。

题图 10.2

习题 10-4

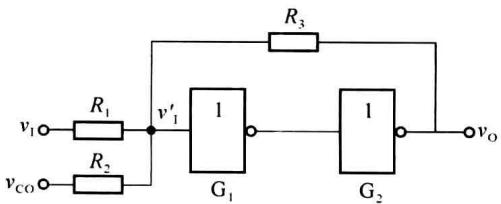

题图 10.3 所示是用 CMOS 反相器接成的压控施密特触发器， CMOS 反相器的阈值电压为 $V_{th}$，试分析该施密特触发器的阈值电压 $V_{T+}$ 、 $V_{T-}$ 以及回差电压 $\Delta V_T$ 与控制电压 $V_{CO}$ 的关系。

题图 10.3

习题 10-5

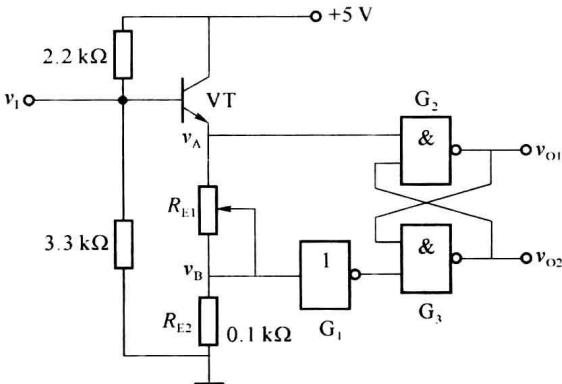

题图 10.4 所示是一个回差电压可调的施密特触发器电路，试分析它的工作原理，当 $R_{E1}$ 在 $50\sim 100\Omega$ 范围内变化时，计算回差电压的变化范围，其中门电路的阈值电压 $V_{th}=1.4V$ 。

题图 10.4

习题 10-6

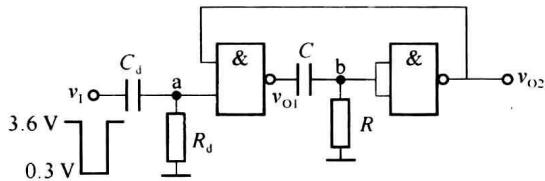

用TTL与非门组成的单稳态触发器如题图 10.5所示。

(1) 为保证稳态时 $v_{O1}$ 输出低电平，$v_{O2}$ 输出高电平，$R_d$ 和 $R$ 应如何选取?

(2) 画出 $v_{01}$ 、 $v_{02}$ 的波形。

(3) 设与非门截止时输出电阻为 $R_0$ ，求输出脉宽 $t_w$ 。

题图 10.5

习题 10-7

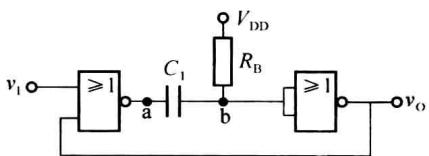

用 CMOS 或非门组成的微分型单稳态触发器电路如题图 10.6 所示。

(1) 试分析其工作原理。

(2) 画出 $a$、$b$ 及 $v_0$ 点的波形。

(3) 求输出脉冲宽度 $t_w$ 。

题图 10.6

习题 10-8

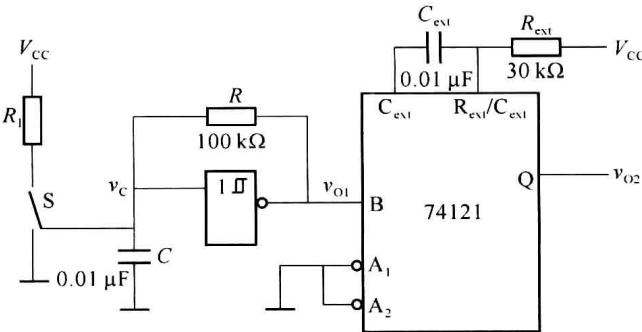

由集成施密特触发器和集成单稳态触发器74121构成的电路如题图 10.7所示，已知施密特电路的 $V_{DD}=10V$ ，单稳态触发器 $V_{T+}=6.3V,V_{T-}=2.7V$ 。

(1) 计算 $v_{O1}$ 的周期和 $v_{O2}$ 的脉宽。

(2) 画出 $v_C$ 、 $v_{O1}$ 、 $v_{O2}$ 的波形。

题图 10.7

习题 10-9

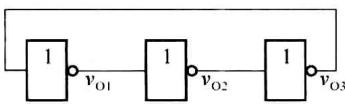

利用门电路固有的传输延迟，将奇数个非门首尾相接，可组成多谐振荡器，常称为环形振荡器。题图 10.8 所示电路是由 3 个 TTL 非门构成的环形振荡器，设各门的传输延迟时间相同。试画出各输出端的波形，并计算振荡周期和频率。

题图 10.8
