9.7 级联码

在香农信息论中，要使通信信道误码率无限逼近于零，纠错码的码长 $n$ 必须趋于无穷大。然而，单个超长代数码或超长约束卷积码的最优最大似然译码算法，其计算复杂度与硬件门限随码长呈指数爆炸（$O(2^n)$ 或 $O(2^K)$），在工程物理上不可实现。

1966 年，戴维·福尼（$G$. David Forney Jr.）在其麻省理工学院（MIT）博士论文中提出了革命性的**级联码（Concatenated Codes）**架构：通过串联两级相对简单的短码构造出等效超长纠错码，而译码总复杂度仅为两个短码译码器复杂度的线性相加。这一方案成功打破了“长码译码复杂性壁垒”。

---

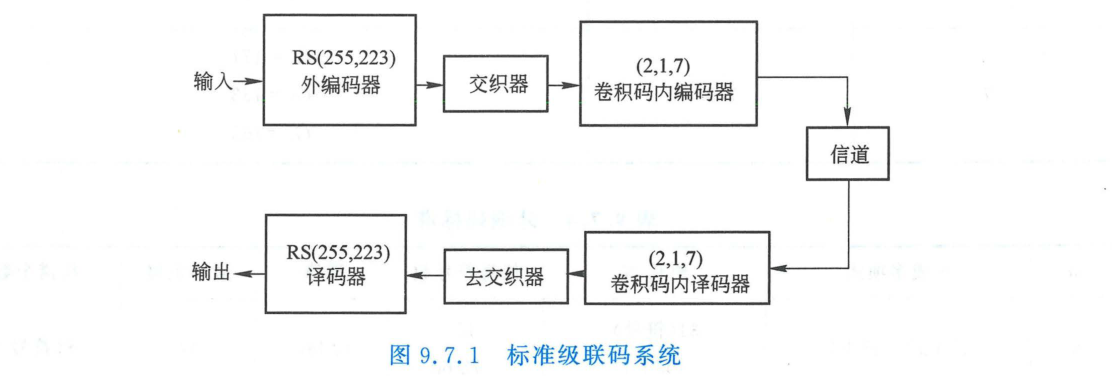

9.7.1 标准级联码系统拓扑与核心构成

1984 年，美国国家航空航天局（NASA）正式确立了用于外太阳系深空探测飞行器（如旅行者号、伽利略号探测器）的数据传输标准，被通信学术界奉为标准级联码系统（Standard Concatenated Coding System）。

                    ┌──────────── 发送端 ────────────┐
输入数据 ──► [ 外编码器 ] ──► [ 交织器 ] ──► [ 内编码器 ] ──► 物理信道
             (RS 码)                        (卷积码)           │
                                                              │
                    ┌──────────── 接收端 ────────────┘
输出数据 ◄── [ 外译码器 ] ◄── [ 解交织 ] ◄── [ 内译码器 ] ◄── AWGN 信道
             (代数译码)                     (维特比算法)

系统由以下三大核心组件级联组成：

1. 外码（Outer Code）：
   • 选用高码率、长块长、强抗突发的非二元里德-所罗门码（RS 码），NASA 标准为 $\mathrm{GF}(2^8)$ 上的 $(255,223)$ RS 码（$m=8\text{ bit},t=16$ 符号）；
2. 符号交织器（Interleaver）：
   • 位于内外码之间，以 RS 符号（字节）为单位实施时间置换重排；
3. 内码（Inner Code）：
   • 选用短约束长度、适于软判决最大似然译码的二元卷积码，NASA 标准为 $R=1/2,K=7$ 的 $(2,1,7)$ 卷积码。

---

9.7.2 协同纠错与差错净化机理

级联系统的超高纠错增益源于内译码器与外译码器在差错统计特性上的完美互补：

1. 内译码器的初级净化：
   • 物理信道吸入加性高斯白噪声（AWGN），内译码器（维特比算法）充分利用接收波形的软判决信息，以极高效率吞噬绝大部分信道白噪声，使信噪比门限大幅前移；
2. 内码译码差错的时域突发性：
   • 维特比算法的核心短板在于：当信噪比极低导致网格图走错路径时，一旦发生判决错误，往往伴随着连续几个分支、长达十几个比特的密集突发差错群（Error Bursts）；
3. 交织器的去相关打散：
   • 内译码器喷吐出的成串突发错误流进入解交织器，被在时间轴上大幅拉开并均匀稀释到多个不同的 RS 码块中；
4. 外码 RS 译码器的二次终极清洗：
   • 外码 RS 译码器以字节为单位进行代数译码。稀释后的突发碎片在各个 RS 码字中仅占用极少数符号错误（远低于 $t=16$ 的纠错上限），被 RS 译码器全部彻底扫除。

---

9.7.3 NASA 标准级联系统参数与性能曲线

NASA 标准级联码技术参数规范

模块类别	选用码型与参数	关键多项式 / 算法	码率与增益特性
外码（Outer）	$(255,223)$ RS 码	本原多项式 $p(x)=x^8+x^4+x^3+x^2+1$，纠错 $t=16$ 字节	$R_{\text{out}}=\frac{223}{255}\approx 0.875$
交织器	卷积交织器（深度 $I=2,4,8$）	符号级时域置换	零冗余，时延受控
内码（Inner）	$(2,1,7)$ 卷积码	$G_1=(171{)}_8,G_2=(133{)}_8$（维特比软判决译码）	$R_{\text{in}}=1/2$，自由距离 $d_f=10$
总级联系统	综合等效超长码	软输入内译码 + 硬输入外译码	总码率 $R_{\text{total}}=0.437$

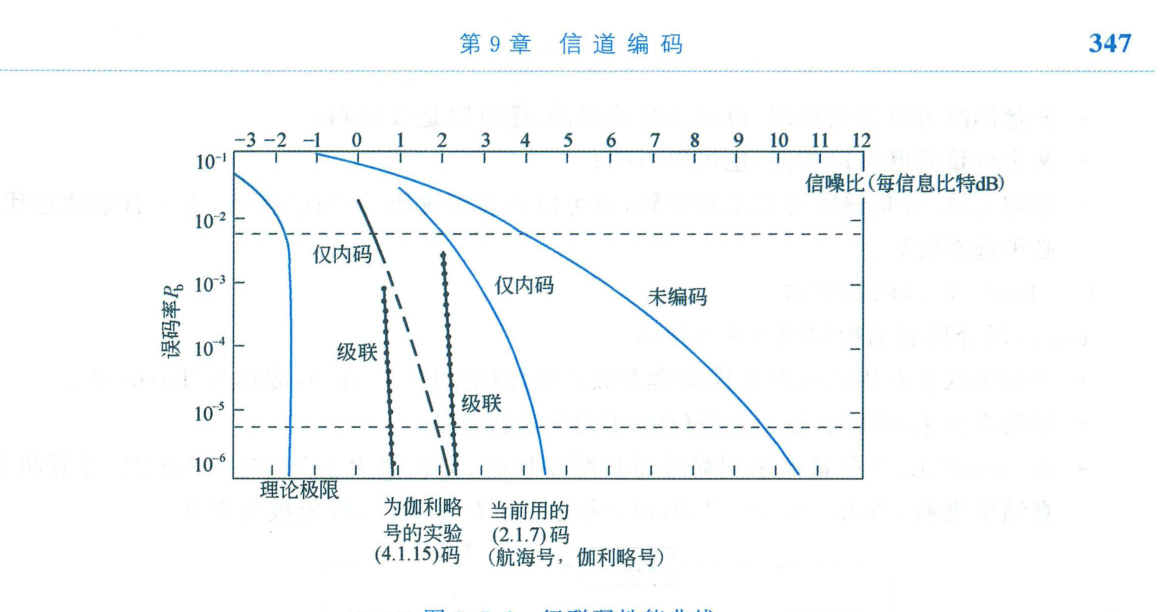

在加性高斯白噪声（AWGN）信道中，该标准级联系统的误比特率曲线呈现出极其陡峭的“瀑布效应（Waterfall）”：

• 当 $E_b/N_0=2.53\text{ dB}$ 时，输出误比特率即骤降至 $P_b<10^{-6}$；
• 相比未编码 BPSK 系统（达到 $10^{-6}$ 误码率需 $E_b/N_0=10.5\text{ dB}$），提供了高达近 $8\text{ dB}$ 的净编码增益！
• 相比单独使用 $(2,1,7)$ 卷积码（需 $E_b/N_0\approx 4.5\text{ dB}$），亦大幅提升了 $2\text{ dB}$，成为 20 世纪 80~90 年代深空探测与卫星通信的绝对统治体制。

---
