4.5 频分复用

杨鸿文 主编(北京邮电大学通信原理课程组)北京邮电大学出版社《通信原理(第5版)》大学本科 · 教材与微课双语助读 (Alt+Y)

信道所拥有的物理传输带宽通常远大于单路基带信号所需的带宽。为了充分利用通信线路的传输能力、降低建网成本,通常采用**复用(Multiplexing)**技术,使多路互不相关的信号同时共享同一条物理信道。


复用的本质是多路信号的共享传输。例如在图 4.5.1 中,电话局 A 与电话局 B 各自连接 N 个电话用户。如果两个电话局之间为每一对用户专门架设一条物理线路,成本将极其高昂。采用复用技术后,电话局 A 利用复用器将 N 路话音信号 m₁(t), m₂(t), …, m_N(t) 合并为一路复合信号 m(t),通过单条干线电缆传输至电话局 B,电话局 B 收到后通过解复用器将各路话音无失真分离,分别送至对应用户。

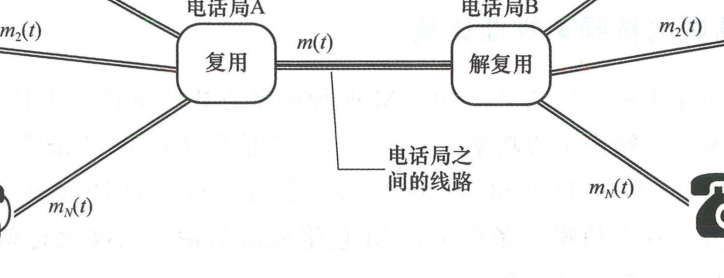

图 4.5.1 复用概念

图 4.5.1 复用概念(原书影印参考)

注意,将 N 个频带相同的模拟基带信号合并,绝对不能直接线性叠加(即 m(t) ≠ ∑ mᵢ(t))。因为各路信号的频谱严重重叠,接收端在数学上无法将它们重新分开。

**频分复用(Frequency Division Multiplexing, FDM)**利用调制的频谱搬移功能,将传输信道的总频带划分为 N 个互不重叠的子频带,如图 4.5.2 所示:

  1. 每一路基带信号 mᵢ(t) 分别调制到不同的载频 f_(c,i) 上(通常采用单边带 SSB 调制以最大化节省带宽,也可采用 DSB 调制);
  2. 各路已调信号的频谱在频域互不交叠,并保留一定的**保护频带(Guard Band)**以防止邻道干扰;
  3. 接收端利用一组中心频率各异的带通滤波器(BPF)将各子频带信号分离,再经各自的解调器复原出各路原始基带信号。
flowchart LR
    subgraph 发端复用["发端频分复用 (FDM)"]
        m1["$$m_1(t)$$"] --> mod1["调制器\n载频 $$f_1$$"]
        m2["$$m_2(t)$$"] --> mod2["调制器\n载频 $$f_2$$"]
        mN["$$m_N(t)$$"] --> modN["调制器\n载频 $$f_N$$"]
        mod1 --> add(("+"))
        mod2 --> add
        modN --> add
    end

    add -->|"复合信号 $$m(t)$$"| chan["共享信道"]
    chan --> bpf1["BPF 1"]
    chan --> bpf2["BPF 2"]
    chan --> bpfN["BPF N"]

    subgraph 收端解复用["收端解复用"]
        bpf1 --> dem1["解调器 1"] --> o1["$$m_1(t)$$"]
        bpf2 --> dem2["解调器 2"] --> o2["$$m_2(t)$$"]
        bpfN --> demN["解调器 N"] --> oN["$$m_N(t)$$"]
    end

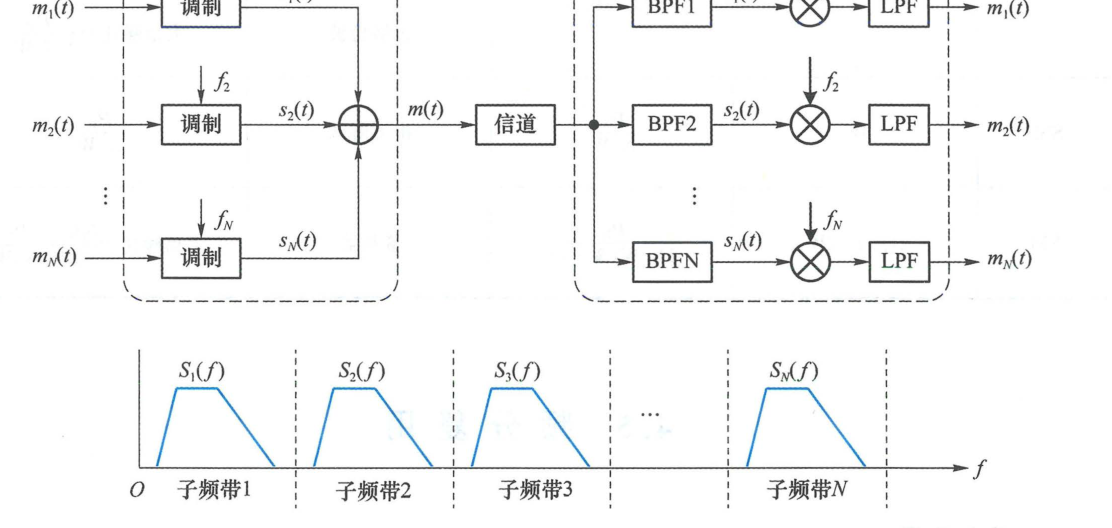

图 4.5.2 频分复用

图 4.5.2 频分复用(原书影印参考)
6 路基带信号的 SSB 频分复用带宽规划

将 6 路带宽均为 4 kHz 的模拟基带信号以单边带(SSB)调制方式频分复用为一路复合基带信号 m(t),通过基带电缆信道传输。求该系统所需的最小信道带宽。

解

各路子频带频谱安排如图 4.5.3 所示:

  • 第 1 路不进行调制,直接安排在基础子频带 0 ∼ 4 kHz;
  • 第 2 至第 6 路分别采用上边带(USB)调制,载波频率依次选为 4 kHz, 8 kHz, 12 kHz, 16 kHz, 20 kHz;
  • 频分复用后的复合信号 m(t) 是一个连续覆盖 0 ∼ 24 kHz 的基带信号。

因此,基带传输所需的最小信道带宽为:

B_(min) = 6 × 4 kHz = 24 kHz

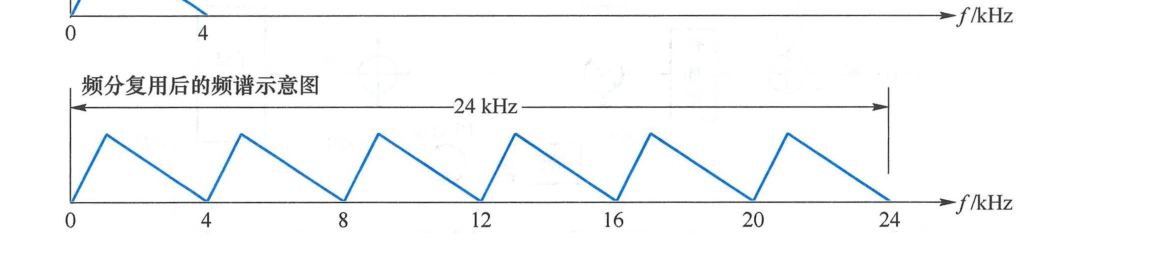

图 4.5.3 6路基带信号以 SSB 调制进行频分复用

图 4.5.3 6路基带信号以 SSB 调制进行频分复用(原书影印参考)

频分复用合成的复合信号 m(t) 依然是一个基带信号(带宽比单路更宽)。如果要通过无线电磁波进行空间传输,还需要进一步将复合信号 m(t) 加载到射频主载波上,如图 4.5.4 所示,这种系统体制称为复合调制(Composite Modulation)。

在模拟微波中继与卫星通信中,从 m(t) 到高频带通信号 s(t) 的第二级调制通常采用宽带调频 FM,以利用调频的高抗噪声增益,该体制称为 FDM/FM 系统。

flowchart LR
    mInputs["$$m_1(t), \\dots, m_N(t)$$"] --> fdm["频分复用器\n(第一级基带复用)"]
    fdm -->|"$$m(t)$$"| fmMod["主调制器\n(第二级 FM 射频调制)"]
    fmMod -->|"$$s(t)$$"| chan["无线/卫星信道"]
    chan --> fmDem["主解调器\n(FM 鉴频解调)"]
    fmDem -->|"$$m(t)$$"| fdmDem["解复用器\n(分路带通滤波+解调)"]
    fdmDem --> mOutputs["$$m_1(t), \\dots, m_N(t)$$"]

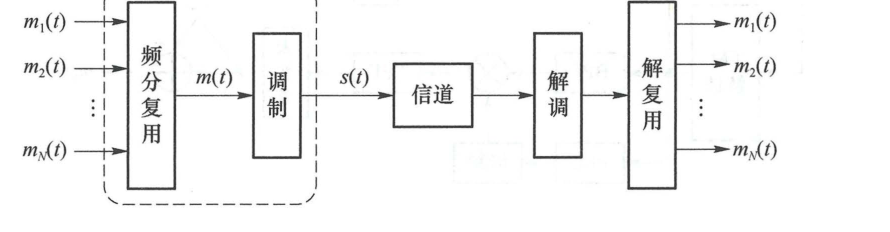

图 4.5.4 复合调制

图 4.5.4 复合调制(原书影印参考)
FDM/FM 系统的射频传输带宽计算

若例4.5.1 中合成的 6 路复合基带信号 m(t)(带宽 24 kHz)送入调频指数 β_f = 5 的 FM 调制器,通过无线信道发射。求该系统无线信道所需的最小传输带宽。

解

复合基带信号的最高截止频率为 W = 24 kHz。根据调频带宽卡松公式:

B_(RF) ≈ 2(β_f + 1)W = 2 × (5 + 1) × 24 kHz = 288 kHz

因此无线信道所需的最小射频传输带宽至少为 288 kHz。


调频立体声(FM Stereo)广播是频分复用与复合调制的经典工程杰作,其系统框图与频谱规划如图 4.5.5 所示。

立体声广播需同时传输左声道 m_L(t) 和右声道 m_R(t) 两路高质量音频(音频带宽 30 Hz ∼ 15 kHz)。为了兼顾老式单声道收音机,发端不直接传输 m_L(t) 和 m_R(t),而是采用和差编码矩阵:

  • 和信号:m_L(t) + m_R(t)
  • 差信号:m_L(t) - m_R(t)
FM 立体声广播的频谱规划与兼容性设计
  1. 兼容单声道基带(0 ∼ 15 kHz): 直接放置和信号 m_L(t) + m_R(t)。老式单声道收音机解出该频段,扬声器播放的是左右声道的混合单声道声响,完全保持兼容。
  2. 立体声差信号频带(23 ∼ 53 kHz): 以 38 kHz 为副载波,对差信号 m_L(t) - m_R(t) 进行 DSB-SC 抑制载波调制,占用双边带带宽 30 kHz。
  3. 插入立体声导频(19 kHz): 接收机恢复 38 kHz 载波需要同步参考。将导频精确置于 19 kHz(38 kHz 的半频点),因为 15 ∼ 23 kHz 区域为空白保护频带,导频不受调制边带能量污染。收端只需经 19 kHz 窄带滤波后作二倍频即可获得极纯净的 38 kHz 同步相干载波。
  4. 预加重与去加重: 为对抗 FM 解调输出在高频段急剧抬升的抛物线噪声,发端在两个声道支路分别串入预加重网络,收端在和差矩阵输出端分别串入去加重网络。
  5. 收端矩阵解码: 立体声收音机同时解出和信号与差信号后,送入和差矩阵网络:
    • [(m_L + m_R) + (m_L - m_R)] / 2 = m_L(t)
    • [(m_L + m_R) - (m_L - m_R)] / 2 = m_R(t) 完美分离并还原左右双声道立体声音效。

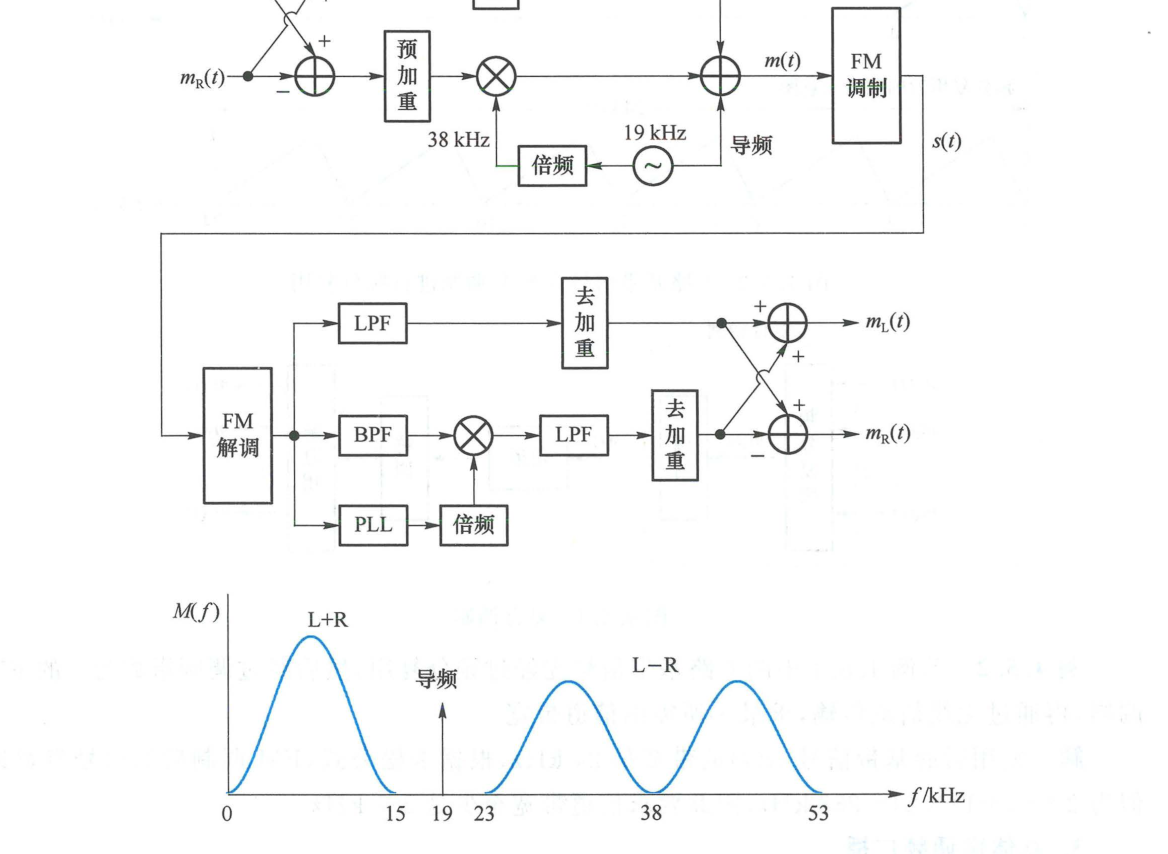

图 4.5.5 立体声调频广播系统

图 4.5.5 立体声调频广播系统(原书影印参考)
